Cajas de empalme con aislación en gel para conexiones en línea o derivación en cables unipolares y multipolares (hasta 5 fases) de baja tensión 0.6 / 1 KV.
Listas para usar, de operatividad inmediata sin la necesidad de esperar tiempos de preparación de producto. Protege tus conexiones eléctricas de la humedad, insectos, polvos y otros factores que puedan causar cortocircuitos, sobrecalentamiento, etc. Las cajas de empalme son autoextinguibles, diseñadas para ser utilizados entre -20° a +90° C, para cables desde 0,5 mm2 a 240 mm2 según el modelo. Brindan protección IPX8 y son aptas para inmersión hasta 1m de profundidad. Las versiones sin bornes y sin separador, gracias al mayor espacio disponible en las cajas de empalme, están indicadas para el conexionado de cables unipolares de mayor sección y protección de plaquetas y componentes electrónicos. Las versiones sin bornes y con separadores son adecuadas para conectar hasta 4 fases utilizando terminales de compresión. Las versiones con bornes son adecuadas para conectar hasta 5 fases.
Principales ventajas: Lista para usar, reaccesible, ninguna resina para colar, sin caducidad, operatividad inmediata, alta rigidez dieléctrica, buena resistencia mecánica.
Son Certificadas bajo norma IEC60998 o IRAM 62670 según el modelo.

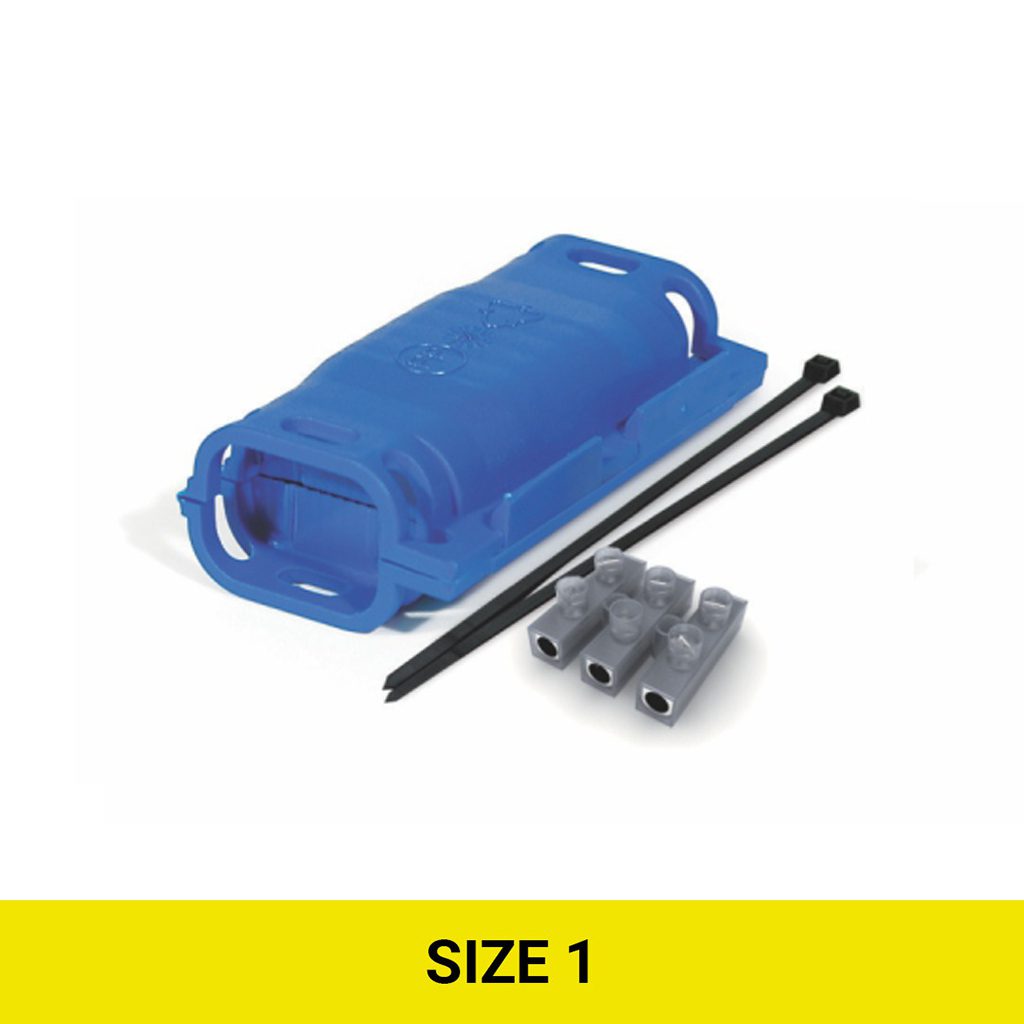

Contenido del kit: Empalme pre aislado en gel, borne o separador de fase (Según el modelo), instrucciones de montaje y bridas de fijación en Nylon (Para añadir un elemento de control de apertura extra).
CANTIDAD MAXIMA DE CONDUCTORES | |
---|---|
TAMAÑO | |
CONTENIDO DEL KIT | Caja de empalme con gel, borne tripolar, precintos, instrucciones |

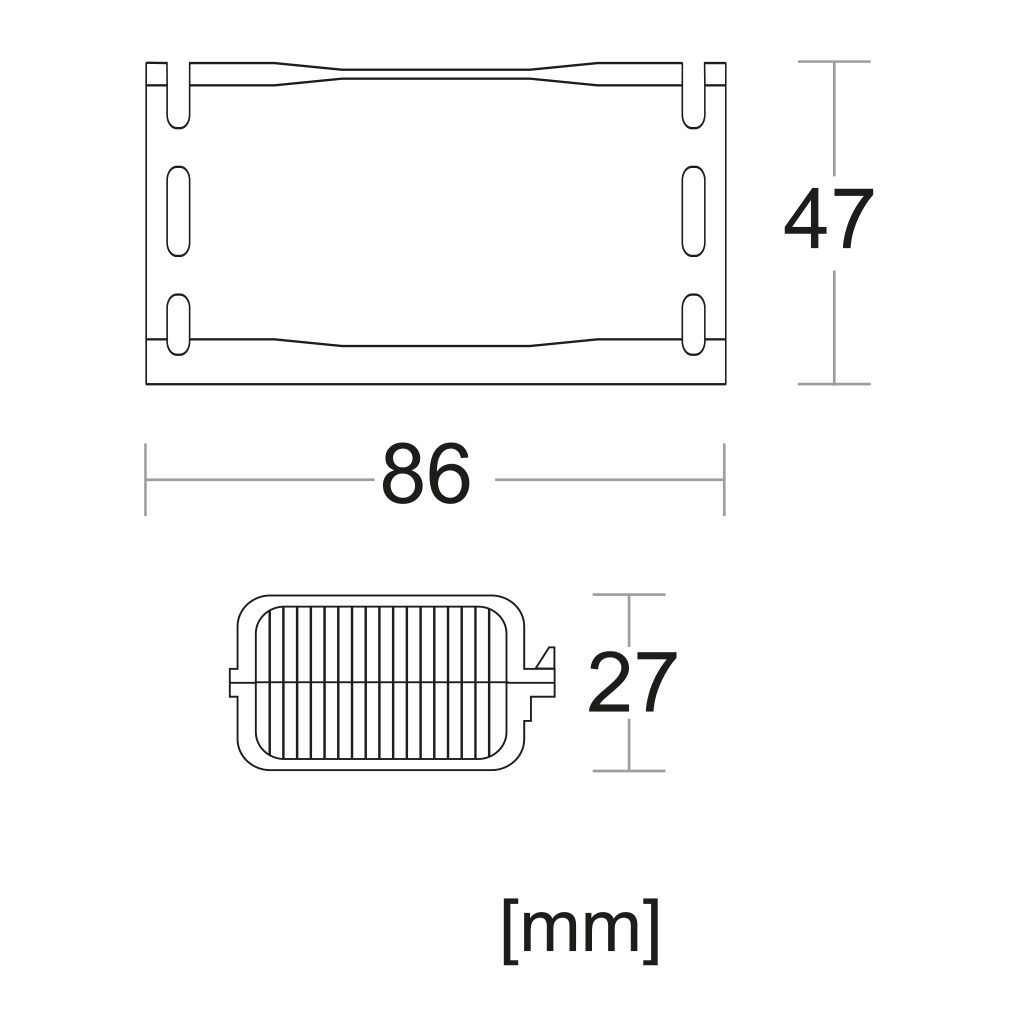

LARGO (mm) | 86 mm |
ANCHO (mm) | 47 mm |
ALTO (mm) | 27 mm |
GRADO DE PROTECCION | IP X8 |
TIPO DE AISLACION | Aislación en gel pre cargado |
COLOR | AZUL |
APTO PARA | Conexión en línea |
Q CONDUCTORES PASANTES MAX | 3 |
SECCION CABLE (EN LINEA) | 1,5 a 2,5 mm² |
DIAMETRO CABLE (EN LINEA) | 10 a 13,7 mm |
Q CONDUCTORES DERIVADOS MAX | 0 |
CONECTOR INCLUIDO | Si |
TIPO (CONECTOR) | Conector tripolar |
MATERIAL (CONECTOR) | Acero inoxidable |
AISLAMIENTO (CONECTOR) | Poliamida 6.6 |
TENSION (CONECTOR) | – |
POLOS (CONECTOR) | 3 |
SEPARADOR DE FASE | No |
MATERIAL (ENVOLVENTE) | Polipropileno |
RIGIDEZ DIELECTRICA (ENVOLVENTE) | > 20 kV/mm |
T° DE APLICACIÓN (ENVOLVENTE) | -20 a +90ºC |
COMPORTAMIENTO AL FUEGO | Autoextinguible / Baja emisión de gases |
SISTEMA DE PRENSACABLE (ENVOLVENTE) | NO |
LIBRE DE HALOGENOS | SI |
LIBRE DE PLOMO | SI |
RESISTENCIA UV | SI |
MATERIAL (AISLANTE) | Gel silicónico |
COLOR (AISLANTE) | Transparente |
T° DE APLICACIÓN (AISLANTE) | -20 a +90ºC |
RIGIDEZ DIELECTRICA (AISLANTE) | 27 kV/mm |
PROCEDENCIA | ITALIA |
1 – Desenvainar los conductores para la longitud indicada e insertar en el conector de empalme correspondiente (En caso de optar por modelos de caja de empalme Shark con conector incluído).
2 – Abrir la caja de empalme Shark y sumergir la conexión en el gel, centrando el conector de empalme para asegurar el bloqueo del cable después del cierre.
3 – Cerrar a presión el contenedor y verificar la salida del gel por fuera del mismo (En las paredes troqueladas alrededor de los cables). Si esto NO ocurre, el volumen del empalme colocado dentro del contenedor no es suficiente para asegurar un correcto sellado (Y por ende desplazamiento de gel hacia afuera de la caja).
4 – Insertar y apretar los precintos de seguridad (Opcional).
