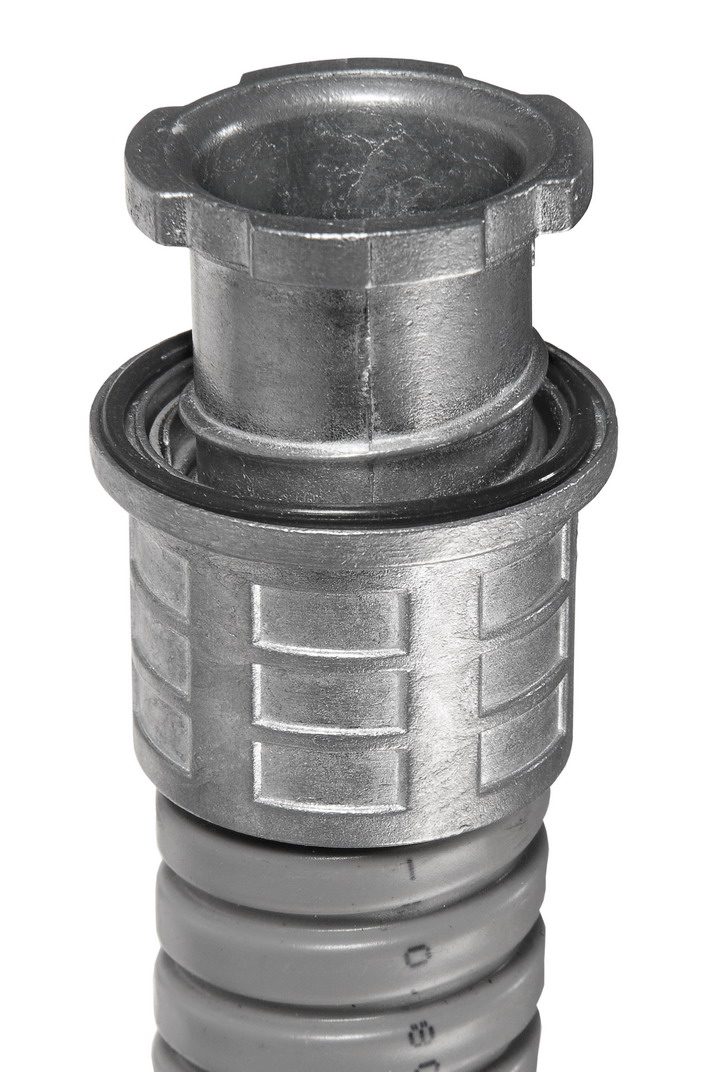

CONECTOR RAPIDO PARA EXTRA FLEXIBLE CEF 100 (1")

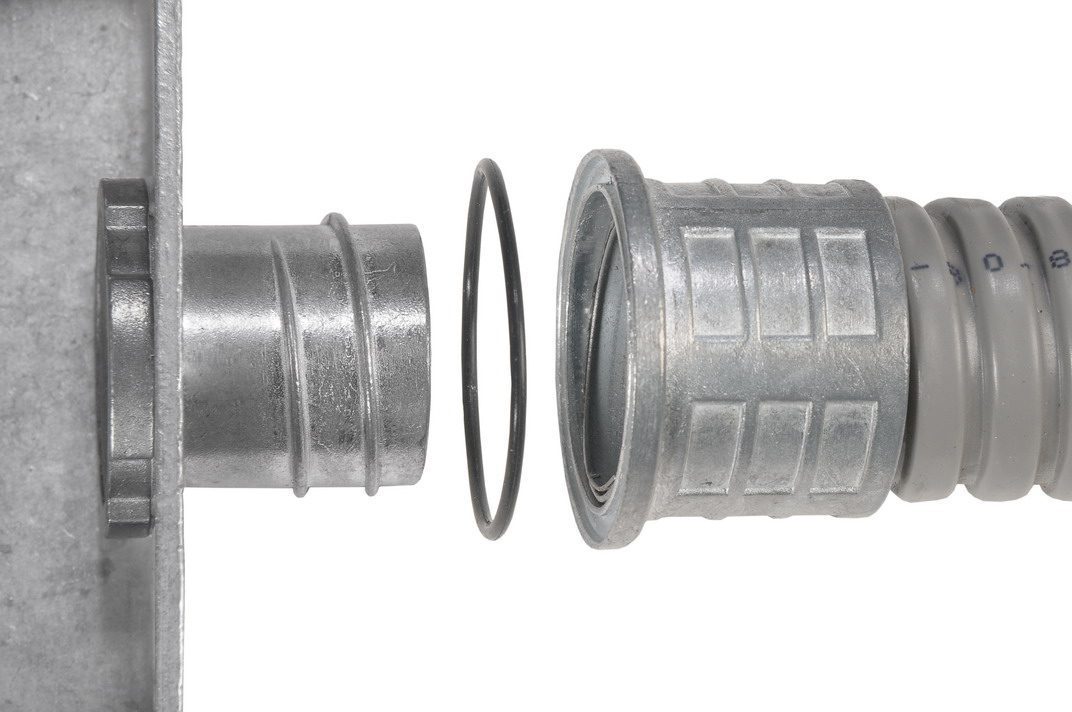

1. Colocar el cuerpo exterior del conector roscando sobre el caño de manera tal que enrase con el borde del caño.
2. colocar el anillo de sello sobre el alojamiento mecanizado en el extremo del cuerpo exterior del conector ya colocado sobre el caño.
3. Apoyar el conjunto armado sobre el exterior de la caja o gabinete, en la misma posición que el agujero seleccionado para realizar la conexión.
4. Enroscar el cuerpo interior del conector desde el lado interno de la caja o gabinete, primero en forma manual y luego mediante la utilización de herramienta de ajuste. Al realizar este paso, sostener el cuerpo exterior para evitar que gire, y verificar la correcta alineación de los componentes.
Recomendaciones adicionales:
– Ajustar el conjunto con pinza ajustable (Tipo “pico de loro”) y verificar el correcto apoyo de ambas caras sobre las superficies de la caja.
– Cuando la ubicación de la conexión resulte de dificil acceso, es posible fijar el anillo de sello al cuerpo exterior para facilitar la instalación.

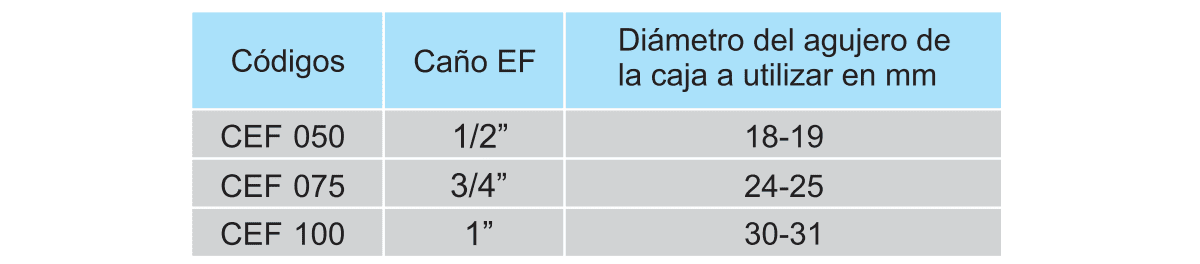

– Al realizar agujeros en cajas o gabinetes, deben tener el diámetro indicado en la tabla de selección.
